单相半波固态调压器

销售热线:0571-88139965 0571-88135419
销售传真:0571-88331960
技术支持:13819451813
邮 箱:loncont@163.com loncont@qq.com

点下面链接下载:产品使用说明书

单相半波固态调压器.pdf


R系列固态调压器

㈠ 概述
LSA-R系列(英文名称为Loncont Solid-State Adjuster)固态调压器内部集移相触发电路、放大驱动电路、阻容吸收回路、单向或双向可控硅等于一体,通过电位器手动调节以改变阻性负载上的电压,以调节输出功率。固态调压器应用在110-265Vac电网上,外接470K-560K电位器,移相范围0°-170°,断态漏电流小于12mA。增强型由于内置专门的驱动电路,在大电流使用条件下性能稳定。
特别需注意的是R系列固态调压器上接电位器的输入控制端与输出端之间不隔离,电位器安装时需考虑绝缘问题,一般应用于要求不高的手动控制的阻性负载场合。
接线端与底板绝缘电压大于2000Vac,有关使用注意事项请参考单相交流固态继电器。
如要求控制端与输出端隔离,请采用小型单相隔离型交流固态调压器模块。



㈡ 固态调压器负载输出端电流等级及型号如下表:

普通型
16A
25A
40A


LSA-2P16R
LSA-2P25R
LSA-2P40R


增强型
15A
35A
50A
70A
90A
LSA-H2P15R
LSA-H2P35R
LSA-H2P50R
LSA-H2P70R
LSA-H2P90R
半波型
10A
25A
45A
65A
85A
LSA-H2P10XR
LSA-H2P25XR
LSA-H2P45XR
LSA-H2P65XR
LSA-H2P85XR

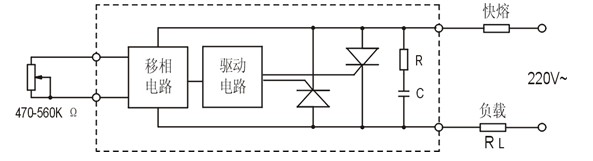

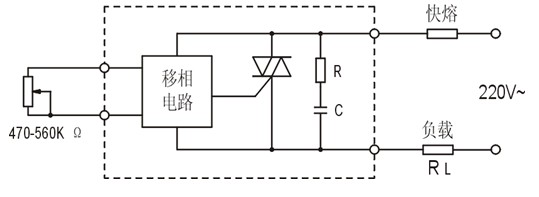

内部框图及应用接线图:


普通型和半波型


增强型

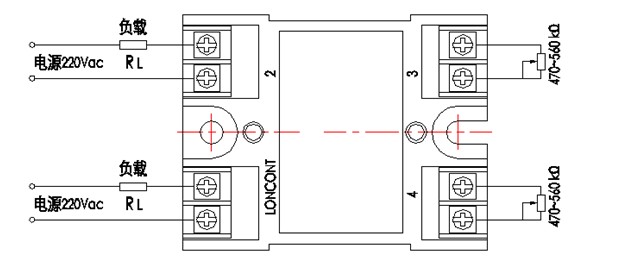

双路固态调压器: 两个调压器集合于一体,螺钉压紧式电极,装置式安装,使用方便。大数量密集应用的最佳选择。有双16A、双25A、双40A三种规格,型号为LSA-2P16DRLSA-2P25DRLSA-2P40DR。其中“D”表示双路。
