半波随机型交流固态继电器

销售热线:0571-88139965 0571-88135419
销售传真:0571-88331960
技术支持:13819451813
邮 箱:loncont@163.com loncont@qq.com

点下面链接下载:产品使用说明书

半波随机型交流固态继电器.pdf


半波随机型固态继电器

        在水泥、味精、饲料等混合配料的场合需用电振机来控制,而电振机振动强弱是通过对单相交流电压正半周进行移相调压来达到的。半波随机型SSR内部采用一只单向可控硅作为输出元件,和随机型SSR移相触发器配合使用,能方便地实现以上目的。
半波随机型固态继电器的性能指标与普通固态继电器相同,有关使用注意事项请参考单相交流固体继电器。
继电器负载输出端电流等级及型号如下表:

电流
15A
25A
45A
65A
85A
型号
LSR-H3P15XD1
LSR-H3P25XD1
LSR-H3P45XD1
LSR-H3P65XD1
LSR-H3P85XD1

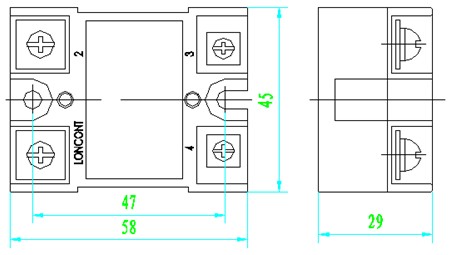

外形尺寸:

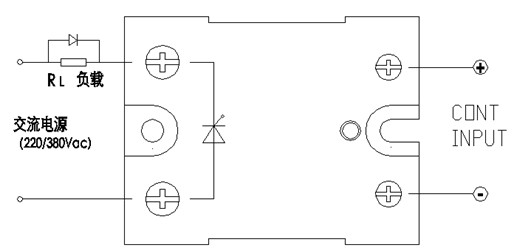

半波随机型固态继电器的应用电路图:


注:①输出端请注意内部可控硅的极性,负载上须并联续流二极管。
    ②输入控制电压为3.5-10Vdc,一般与移相触发器配合使用。
