产品详情

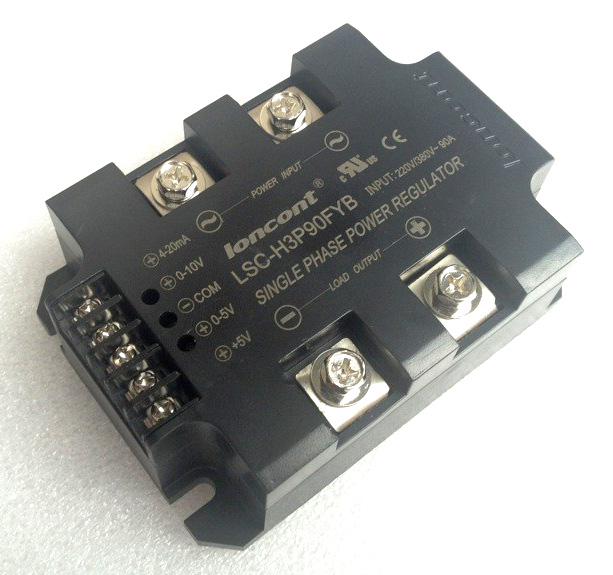

单相一体化整流调压模块

销售热线:0571-88139965 0571-88135419
销售传真:0571-88331960
技术支持:13819451813
邮 箱:loncont@163.com loncont@qq.com

点下面链接下载:产品使用说明书

单相一体化整流调压模块.pdf


单相全隔离一体化桥式全控整流调压器模块




㈡ 模块负载输出端电流等级及型号如下表:

电流
15A
35A
50A
70A
90A
120A
150A
型号
LSC-H3P15FYB
H3P35FYB
H3P50FYB
H3P70FYB
H3P90FYB
H3P120FYB
H3P150FYB

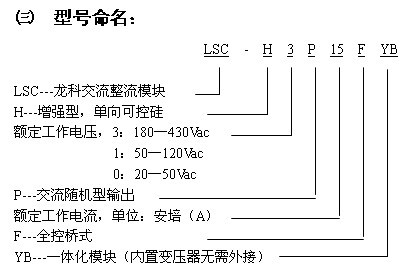

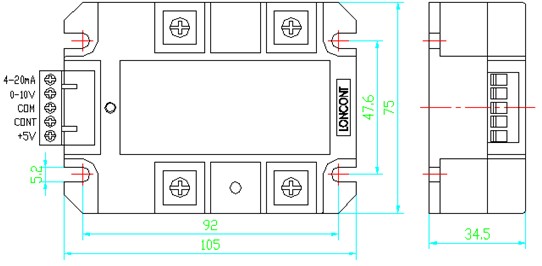

㈣ 外形尺寸

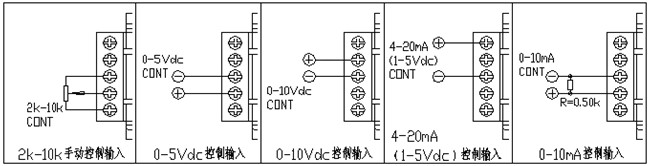

㈤ 输入端子各功能模式接线图

使用说明
1、独特的全兼容输入控制模式, 0-5Vdc、0-10Vdc、4-20mA、1-5Vdc、0-10mA等自动方式均能适应,无须专门特别订制,也可用电位器手动控制。输入调节范围宽,输出调节精度高,抗干扰能力强。
①、电位器手动控制方式:按图示,电位器中间端接到模块cont端,电位器另两端分别接到模块com端和+5V端。+5V电压由模块本身内部产生,无须外部提供,只配合手控电位器用,不作它用,所选用的电位器阻值在2-10KΩ间。当控制端cont从0-5Vdc改变时,直流负载上的电压从0伏到最大值线性可调,cont端电压越高,模块输出越大。
②、0-5Vdc控制方式:按图示,可接受0-5Vdc模拟信号,控制输入正极接cont端、负极接com端,模块内部cont端相对com端的输入阻抗大于30KΩ。当控制端cont从0-5Vdc改变时,直流负载上的电压从0伏到最大值线性可调,其中cont在0-0.7Vdc左右时为全关闭区域,可靠关断整个电路的输出;cont在0.7Vdc-4.3Vdc左右为可调区域,即随着控制电压的增大,移相角α从180°到0°线性减小,导通角增大,负载上的电压从0伏增大到最大值;cont在4.3Vdc-5Vdc左右时为全开通区域,负载上的电压为最大值(相当于电网电压直接桥式整流)。
③、0-10Vdc控制方式:按图示,可接受0-10Vdc模拟信号,模块内部0-10Vdc端相对com端的输入阻抗大于15KΩ。
④、4-20mA控制方式:按图示,可接受4-20mA模拟信号,模块内部4-20mA端相对com端的输入阻抗为250Ω。当以4-20mA控制输入时,4-5mA左右时为全关闭区域,可靠关断整个电路的输出;5-19mA左右为可调区域,即随着控制电流的增大,移相角α从180°到0°线性减小,负载上的电压从0伏增大到最大值;19-20mA左右时为全开通区域,输出最大。
 ⑤、0-10mA控制方式:按图示,采用此方式时须在模块cont端与com端之间接一只500Ω、1/2W电阻,当输入0mA时cont端为0Vdc,当输入10mA时cont端为5Vdc。
2、各功能端相对com端必须为正,com端为负极,如极性接反则模块主回路输出端可能失控。
3、模块各功能端的控制特性均为正特性,即控制电压越高,模块强电主回路输出电压越高。
4、在某一时刻宜使用一种输入控制方式,若两种以上方式同时输入使用,则一般为输入信号较强的一种起主要作用。模块可以手动和自动两用,例如自动接在4-20mA端,手动接在0-5V端,可通过双掷开关进行功能切换。

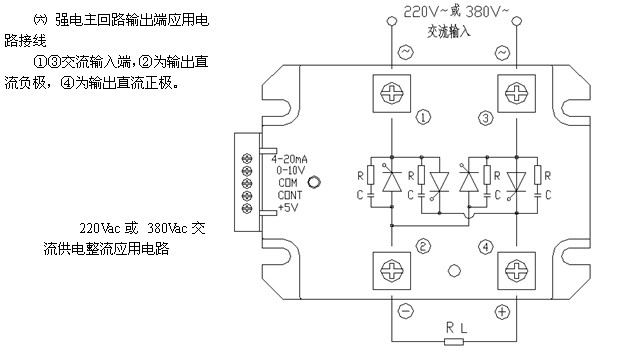

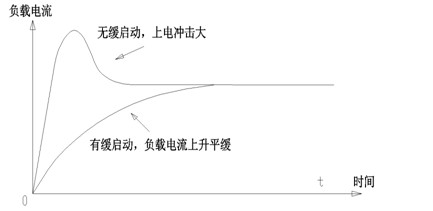

5、模块有上电缓启动功能,当输出端并联大电解电容滤波时,由于电容两端电压是逐渐上升的,电容的充电是缓慢进行的,因此不会造成模块过流而损坏。
6、若模块内可控硅在较小导通角(即主电路输入电压很高、输出电压很低)下长时间输出较大电流,可能导致模块严重发热。



不建议模块内可控硅在较小导通角(即主电路输入电压很高、输出电压很低)下长时间输出较大电流,若负载实际使用电压较低,可先用变压器将电压降低,再用模块整流调压。



此时可选用LSC-H1PxxFYBLSC-H0PxxFYB低压系列
