三相一体化交流调功模块

1、龙科LSW-系列一体化三相调功模块采用进口大规模集成电路设计，采用先进的周波过零输出，克服了斩波调压控制方式的缺点，同时负载上的电流通断是按正弦波均匀分布的，功率输出平稳性又远远优于接触器占空比控制方式，因而提高了调节精度和电源利用效率，减少对电源的污染，节电效果明显，是工业电加热应用比较理想的控制方式。

本交流周波控制调功模块，内部集电压同步过零检测、MCU电路、输入控制电路和驱动电路、可控硅等于一体，体积小，外围接线少，使用方便。

2、全面支持4-20mA、0-5Vdc、0-10Vdc、1-5Vdc、0-10mA等输入自动控制模式，也可用手动控制，输入调节范围宽，输出调节分辨率高，三相对称性好，抗干扰能力强。

3、模块适用于电加热等阻性负载，负载Δ形或Y形接法均可，Y形接法时负载中心点必须接入N线。

4、模块采用SMT工艺，DCB陶瓷基板，体积小，外围接线少，性能稳定，使用方便，可靠性高。

5、模块有LED电源指示和输出调节量指示。

6、模块已内置可控硅保护电路，无须外接。

7、模块适用于三相四线制电路，交流380V±10%，频率：50Hz。自动判别相序，电路的进线R、S、T无相序要求。

8、各输入控制端与强电主回路之间为全隔离设计，绝缘介质耐压大于2000 Vac。

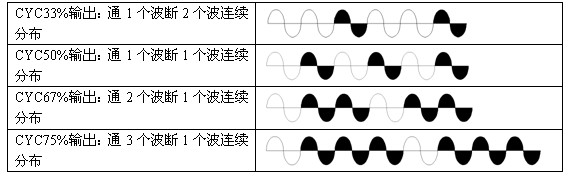

9、输出CYC方式：负载电流按正弦波均匀通断分布

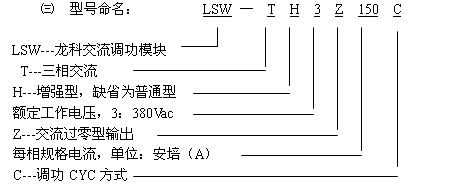

㈡模块负载输出端电流等级及型号如下表：

每相电流	15A	35A	40A	50A
型号	LSW-TH3Z15C	LSW-TH3Z35C	LSW-T3Z40C	LSW-TH3Z50C
每相电流	70A	90A	120A	150A
型号	LSW-TH3Z70C	LSW-TH3Z90C	LSW-TH3Z120C	LSW-TH3Z150C

注：150A以上大电流可采用我公司“调功控制器+过零型固态继电器”的组合方式，性价比高，故障损失小。

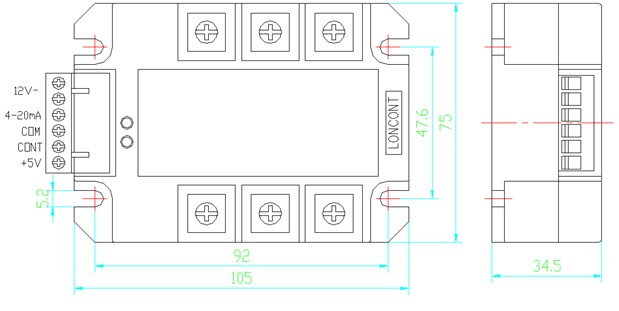

㈣外形尺寸：长105 x宽75 x高35mm

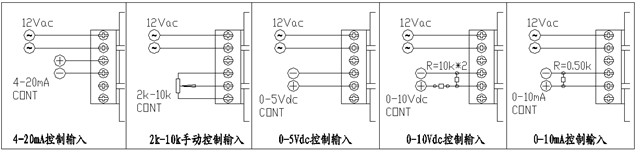

㈤输入端子各功能模式接线图

使用说明

1、独特的全兼容输入控制模式， 0-5Vdc、0-10Vdc、4-20mA、1-5Vdc、0-10mA等自动方式均能适应，无须专门特别订制，也可用电位器手动控制。

①、4-20mA控制方式：按图示，可接受温控表等的4-20mA模拟信号，模块内部4-20mA端相对com端的输入阻抗为250Ω。采用此方式时+5V端和cont端悬空。

②、电位器手动控制方式：按图示，电位器中间端接到模块cont端，电位器另两端分别接到模块com端和+5V端。当控制端cont从0-5Vdc改变时，交流负载上的电压从0伏到最大值线性可调，cont端电压越高，模块输出越大。+5V电压由模块本身内部产生，无须外部提供，只配合手控电位器用，不作它用，所选用的电位器阻值在2-10KΩ之间。采用此方式时‘4-20mA’端悬空。

③、0-5Vdc控制方式：按图示，可接受单板机等的0-5Vdc模拟信号，输入控制正极接cont端、负极接com端，模块内部cont端相对com端的输入阻抗大于30KΩ。采用此方式时+5V端及‘4-20mA’端悬空。

④、0-10mA控制方式：按图示，采用此方式时须在模块cont端与com端之间接一只500Ω、1/2W电阻，当输入0mA时对应cont端为0Vdc，当输入10mA时对应cont端为5Vdc。

⑤、0-10Vdc控制方式：可以定制。

2、各功能端相对com端必须为正，com端为负极，如极性接反则模块主回路输出端可能失控。

3、模块各功能端的控制特性均为正特性，即控制电压越高，模块强电主回路输出电压越高。

4、在某一时刻宜使用一种输入控制方式，若两种以上方式同时输入使用，则一般为输入信号较强的一种起主要作用。若要手动和自动两用，例如自动接在4-20mA端，手动接在0-5V端，可通过双掷开关进行功能切换。

㈥技术参数

控制参数	输入电压	0-5V（或0-10V）
	输入电流	4-20 mA
	手动电位器	2-10kΩ
	LED指示	有
	控制电源	12V~

输出参数	额定工作电压	380±10%Vac
	电网频率	50 Hz
	断态峰值截止电压Vp	≥1200Vpk
	浪涌电流（电网一周）	800%
	最小负载电流	100mA
	断态漏电流	＜12mA
	静态电压上升率dVs/dt	＞200V/μs（增强型）
	换向电压上升率dVc/dt	＞200V/μs（增强型）
	调节响应时间	10ms
	关断最大延时	10ms

其它参数	介质耐压（输入、输出及外壳间）	≥2000 Vac
	绝缘电阻（输入、输出及外壳间）	＞1000 MΩ（500Vdc）
	冷却方式	散热器（风冷）
	工作环境温度	0---+55℃

㈦强电主回路输出端应用电路接线

1、安装方式：壁挂式垂直安装，电源为上进下出。接线时各铜端子上要清除杂物，拧紧螺钉，否则会造成端子发热而导致损坏。

2、三相交流电路的进线R、S、T无相序要求，导线粗细按实际使用电流选择。

3、 U、V、W输出端可接380Vac△形负载或者220VacY形负载（必须接N线）。

4、过流保护：在使用过程中若发生过流现象，应首先检查负载有无短路等故障。可在模块的进线R、S、T端之前安装快速熔断器，规格可按实际负载电流的1.5倍选配。

5、模块应与散热器配合使用，在机柜中与其他器件之间有足够的散热空间。必要时可安装220V~风扇强制散热。散热效果不仅跟实际使用电流和散热器的大小有关，还跟环境温度（夏季、冬季）、通风条件（自然冷却、强制冷却、风量大小）以及安装密度等因素均有关。

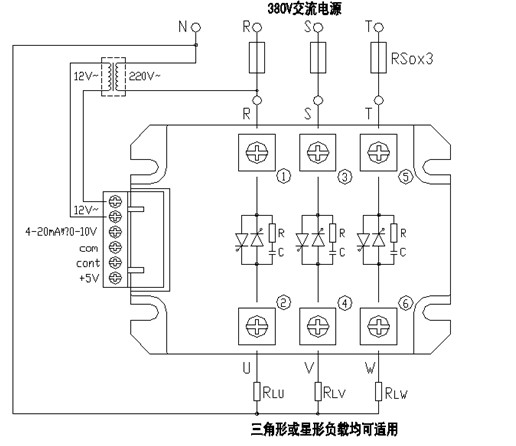

6、模块应用于三相四线制电路接线图：
