单相可控硅移相触发器
㈠ 概述
移相触发器的原理是根据控制电压CONT的大小(控制信号通常为0-5V、0-10V、4-20mA、1-5V、0-10mA等),输出端产生与电网电压同步的双倍电网频率的移相角a从180°到0°范围内变化的宽脉冲,用以驱动单向或双向可控硅,使交流负载上的电压从0伏到最大值线性可调,从而达到移相调压的目的。触发器内部包括同步相位检测电路、锯齿波形成电路、输入控制调整电路、基准电路、移相比较电路、驱动触发输出电路,以及提供这些电路工作的稳压电源等。产品超小超薄设计,SMT贴片工艺。可与单向可控硅灵活组合,用于半控、全控桥式整流直流电压调节。可电位器手动控制或电压信号、电流信号自动控制。触发器使用单宽脉冲强触发方式,适应感性负载或阻性负载。

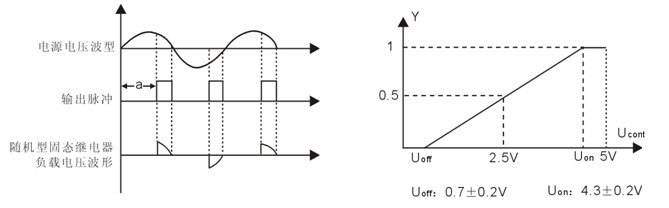

移相触发器控制电压Ucont和输出端脉冲占空比Y的关系曲线如下:
a.控制电压在0V- Uoff为关闭区域,可靠关闭主电路电压的输出。
b. 控制电压在Uoff - Uon为基本线性区域,随着控制电压信号的增大,主电路负载上的电压也逐渐增大;
c. 控制电压在Uon - 5V时,为全导通区域,负载上的电压即为电网电压。
㈡ 单相可控硅移相触发器
此类触发器有二种,全部为螺钉压紧式电极,装置式安装,均有上电缓启动功能。
① 单向可控硅半控桥整流型移相触发器,LSJK-SCRT型;
② 单向可控硅全控桥整流型移相触发器,LSJK-SCRF型。
可控硅移相触发器模块的原理是:以电网相位为同步,当改变控制电压的大小(0V—5V)时,内部便产生相对电网电压180°-0°的触发脉冲,通过光电隔离,输出端(A、G)便触发相应的可控硅导通,从而达到移相调压的目的。
由于移相触发器的控制部分与输出触发端之间光电隔离,因而可以用手动或自动两种控制方式。在应用中只需提供15±3Vac的电网同步电压。连线全部为螺钉压紧式电极,装置式安装,使用极为方便。

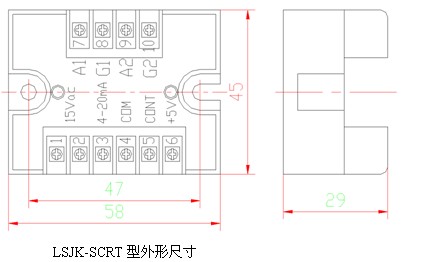

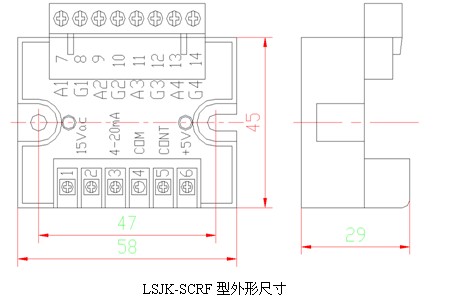

1、外形尺寸
2、引脚功能:
①、②脚(~`端)接同步变压器的副边绕组,电压为15±3Vac,供给移相触发器的电源和同步基准;③脚为脉冲移相控制端,当③脚输入相对于④脚有4-20mA电流信号时,⑧脚⑩脚输出端便会输出产生180°到0°的可移相的宽脉冲;
④脚(COM端)为内部地,当移相触发器由外电路自动控制时,④脚与外电路的地相连;
⑤脚(CONT端)为脉冲移相控制端,当⑤脚输入相对于④脚有0-5Vdc电压信号时,⑧脚⑩脚输出端便产生180°到0°的可移相的宽脉冲;

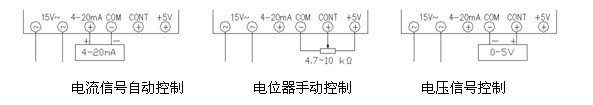

⑥脚(+5V端)为移相触发器内部产生的+5V电压端,当⑥⑤④脚外接电位器手动控制时,⑥脚提供电源,当外电路提供控制信号时,⑥脚悬空不用;
3、移相触发器的其他技术参数:
a. ①②脚外接的同步变压器次级绕组电压值要求在15±3VAC以内,所需的电流约为30mA,功率1W或2W即可。
b. ⑥脚的+5V电压信号供手动电位器控制时提供电源用,不作他用,所选用的电位器值一般在4.7KΩ到10KΩ之间。
c. ③脚控制端电流在 4-20mA 范围内变化,③④脚输入阻抗 250Ω。
d. ⑤脚控制端电压在 0-5V 范围内变化,⑤④脚输入阻抗大于15KΩ。
e. 若需0-10V等其他控制信号时,请在订货时予以说明。
f. 移相触发器的控制部分与输出触发端之间光电隔离。
g. 触发器有LED电源指示和LED输出调节量指示。
h. 可控硅应按下列电路图接上相应的RC吸收回路,其中R选30Ω-100Ω,功率大于等于3W;C选0.1μf-1.0μf,250VAC或400VAC以上。

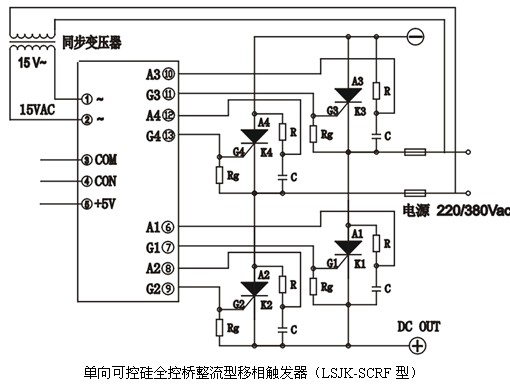

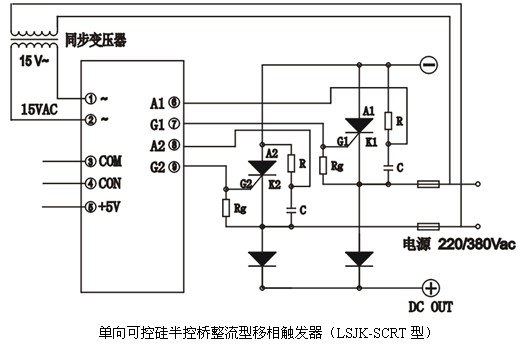

4、移相触发器与可控硅组成的应用电路图
