单相电机正反转控制模块
㈠ 概述
  1、主电路输入输出端与正反控制端之间采用光电隔离，绝缘介质耐压大于2000 Vac。
  2、模块内A向和B向之间转换在控制端已设置硬件软件互锁，有效防止正反转开关同时导通。
  3、模块有上电保护电路，无浪涌冲击，抗干扰能力强，可靠性高。可控硅采用DCB陶瓷基板，电流规格为15A-90A。
  4、发光LED管显示电机旋转方向，当两路LED都不亮时为停止状态。

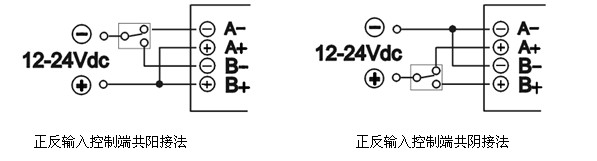

  5、输入控制电压为12-24Vdc，共阳或共阴可任意接线。控制线共阳连接时，A—、B—端低电平有效，当A—、B—端同时为低电平时模块自动关闭。共阴连接时，A+、B+端高电平有效，当A+、B+端同时为高电平时模块自动关闭。其他控制电压也可定制。
  6、模块适用于普通电容启动电机。
 ㈡ 继电器负载输出端电流等级及型号如下表：



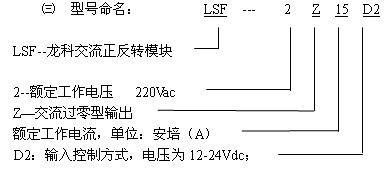

㈣ 接线图及外形尺寸

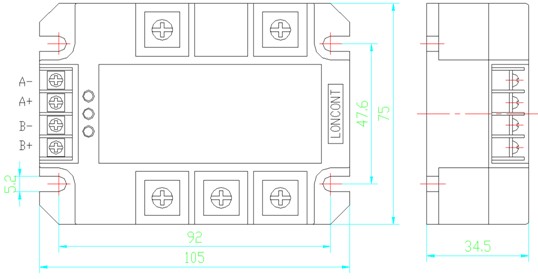

外形尺寸105*75*35 mm

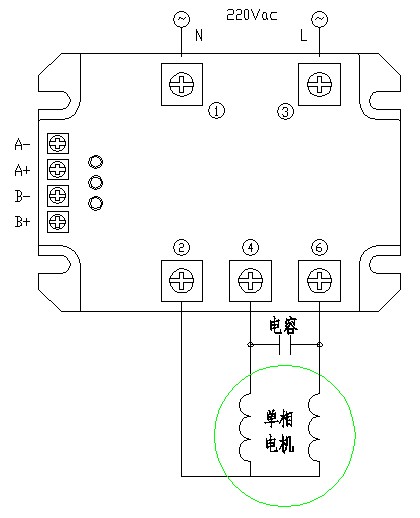

接线图，其中①和③脚为交流电源输入，②④⑥脚接负载。
