直流固态继电器

销售热线:0571-88139965 0571-88135419
销售传真:0571-88331960
技术支持:13819451813
邮 箱:loncont@163.com loncont@qq.com

点下面链接下载:产品使用说明书

直流固态继电器.pdf


                                            直流固态继电器

㈠ 概述

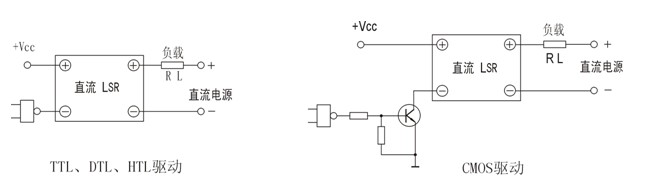

   1、输入电路:输入控制电流一般不大于15mA,TTL逻辑兼容。10A以下规格一般采用光电隔离,10A及以上规格一般采用高频变压器隔离,输入控制电压可达DC 3V-32V。
   2、 输出电路:直流固态继电器输出电流在10A以下规格通常采用双极性晶体管做输出器件,10A及以上规格则一般采用功率场效应管(MOSFET)做输出器件。导通时在晶体管或场效应管上一般有0.4V—1.0V的电压降,因此在工作时会产生热量,并随着实际工作电流的增大而热量增加,与选用的继电器规格大小关系不大,一般实际工作电流在10A以上就应该配散热器,30A以上散热器需风扇冷却。

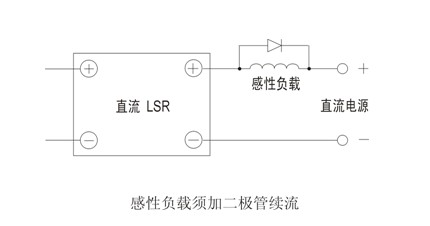

   3、 输出端已内置反接保护电路。在必要时可以外加其他保护电路,如可在负载两端加装瞬态抑制二极管,或在负载两端加装续流二极管等元件。
   4、 继电器具有短路(short circuit)保护和过载保护功能。当输出端发生短路故障时,能第一时间关闭功率场效应管,从而保护继电器的安全,避免造成永久性损坏。保护状态能自行锁定,直至短路故障排除,电路重新启动,即恢复正常运行。
   5、 继电器的安装:直流固态继电器安装应远离电磁干扰源,输入引线与输出引线应分开,安装在散热器上时应注意接触面平整清洁,并均匀涂履导热硅脂,继电器直流输入端与输出端均有正负极性,安装时输入端与输出端及正负极性切勿混淆。继电器应安装在通风良好处,尽量远离热源,多只继电器之间应留有适当的间隙。散热器的选择请参照交流固态继电器。

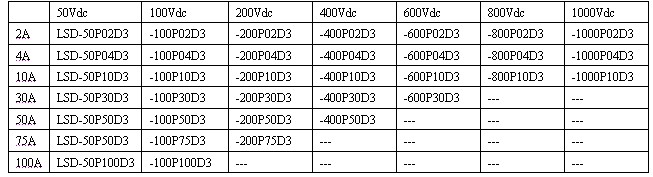

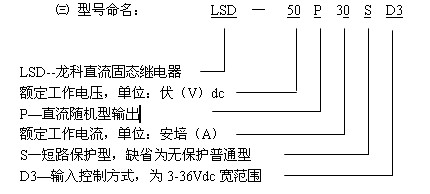

㈡ 继电器负载输出端电流等级及型号如下表:




㈣ 技术参数

输入参数
输入电压范围
D3:3-36Vdc
输入电流
5mA-15 mA
临界接通电压
3Vdc
保证关断电压
1Vdc
反接保护
LED指示
有(10A及以上)

输出参数
额定工作电压
50-1000Vdc多种规格
输出通态压降
0.4—1.0Vdc
输出电流范围
0.02-100A
浪涌电流(10mS)
≥200%
导通电阻
<0.1Ω
短路保护
可选用或不用
输出漏电流
<0.1mA
开启最大响应时间
0.5ms
关断最大延时
0.5ms

其它参数
介质耐压 (输入、输出及外壳间)
≥2000 Vac
绝缘电阻 (输入、输出及外壳间)
>1000 MΩ(500Vdc)
使用温度范围
-30℃~+80℃

 ㈤ 不同电流等级的固体继电器的外形
    ① 2A、4A为塑料外壳,各有卧式和立式两种,均为插针焊接,印刷板上使用,自然冷却。
    ② 10A-30A长方形固态继电器为底板安装,塑料外壳,螺钉压紧式电极。
    ③ 50A-100A长方形固态继电器为底板安装,塑料外壳,螺钉压紧式电极,固定在散热器上使用。

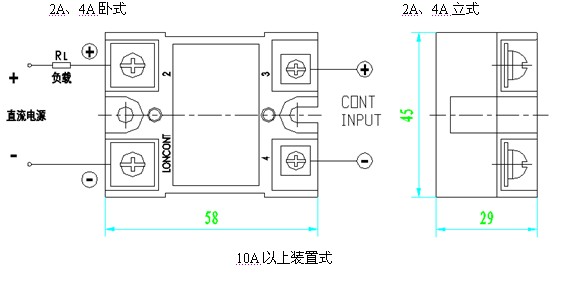

㈥ 外形尺寸
